Savoir-faire, technologies, créativité en synergie... Et vos projets deviennent réalité
gain de temps sur les interventions manuelles
protection des personnes et des produits
support de posage efficace et pratique
composant améliorant le produit, pré-série, etc
protection des personnes et des produits
support de posage efficace et pratique
composant améliorant le produit, pré-série, etc
la fabrique d'introuvable matérialise ce qui n'existe pas en standard fournisseur

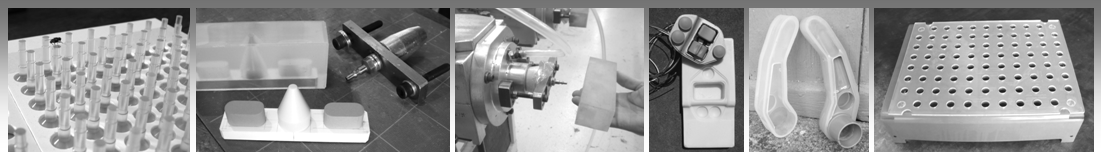

Lean manufacturing

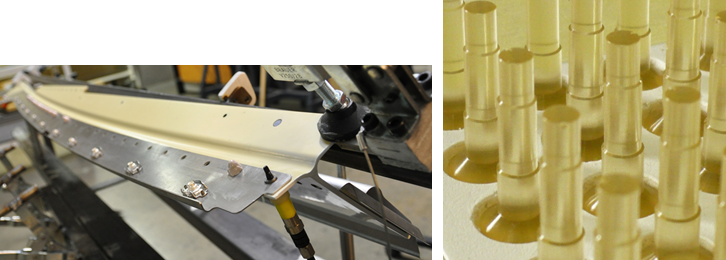

Cas pratique une pièce carbone de grande tailledoit être livrée peinte mais parfaitement nueà l'emplacement du perçage et du cône de fraisaged'une petite centaine de points d'assemblageDeux pièces de masquage en plastique rigidesont vissées de part et d'autre de la lame de carboneProblème pour chaque pièce peinte
100 vissages et 100 dévissages manuels
Solution fabrication en série
d'épargnes peinture en résine souple
Epousant parfaitement la zone à masquer
l'épargne s'insère facilement
se bloque en place par l'élasticité de la résine
et se retire d'un seul geste
Gain important de temps de préparation
et de finition à chaque pièce carbone peinte
Protection des personnes

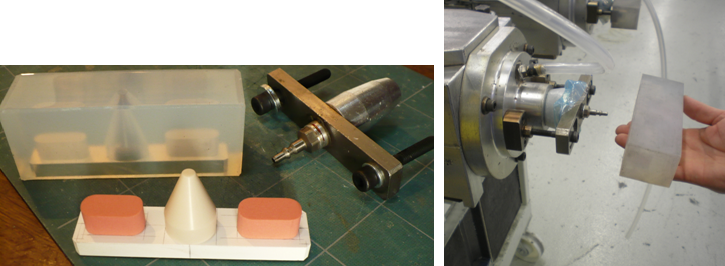

Cas pratique après la polymérisation en étuve de tubes carbone
les moules achèvent leur refroidissement à l'air libre
les embouts pneumatiques apparents
Accident en déplaçant les chariots supportant les moules
un opérateur se blesse gravement la mainl'embout pneumatique faisant emporte-pièce à l'impact
Solution protection en silicone
Dès la sortie de l'étuve chaque moule est
par la souplesse du matériau
facilement chaussé de la protection
En cas d'impact le silicone absorbe le choc
et sa forme élargie minimise les dommages
Protection des produits
Cas pratique des embouts aluminium peints sont collés
aux extrémités d'un tube carbone de grande dimension
La colle utilisée doit subir une polymérisation en étuve
Problème la largeur de l'étuve ne laisse qu'une marge
de quelques centimètres pour le passage de la pièce assemblée
Et la pièce est refusée par le client à la moindre éraflure
Solution protection en silicone
Parfaitement ajustée
la protection "chaussette" s'insère facilement
et reste en place pendant la polymérisation
Le silicone sélectionné résiste à 200°C
pendant plusieurs heures
Protégée la pièce accède à la validation
réduire les coûts de production

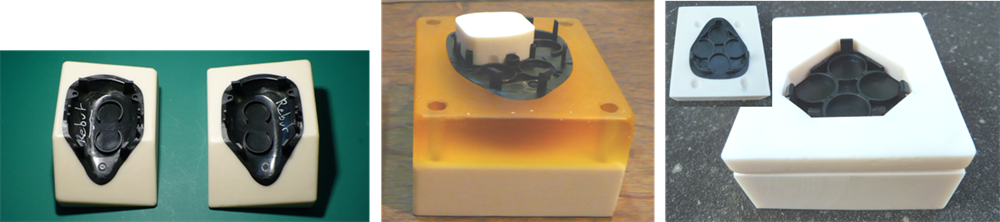

Posage pour usinage
Positionnée avec précision la pièce à usiner
doit également être maintenue fermement
pour ne pas être déplacée par la rotation de l'outil
Le posage en plusieurs parties assure un blocage irréprochable

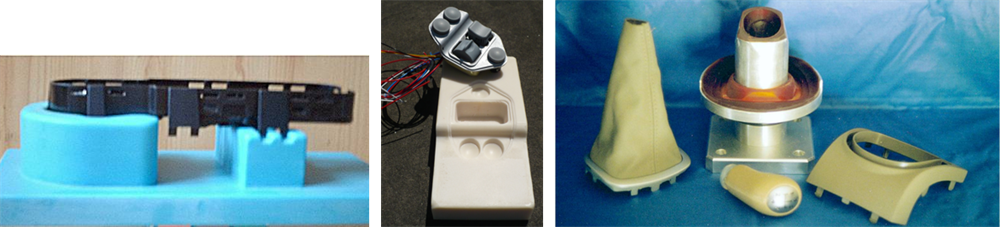

Posage pour assemblage
Maintien et pré-positionnement des composants
facilitent leur assemblage et augmentent la vitesse de production
La sélection de résines dites souples
assure la préservation de l'aspect de surface de la pièce finale

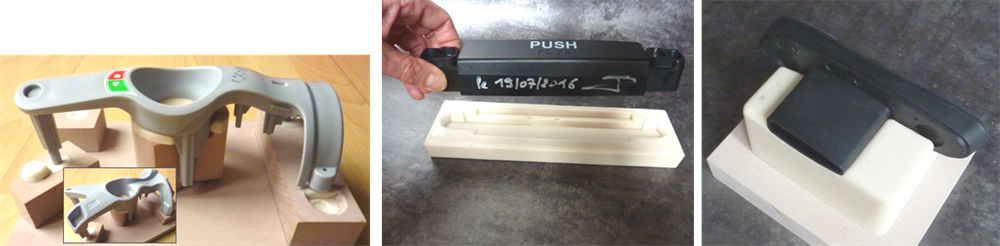

Posage pour marquage
Le marquage en tant que tel
par tampographie, gravure numérique, laser
est très rapide et nécessite une ergonomie sans faille
Le gain de temps est généré par la facilité
de mise en place et de retrait de l'objet à marquer
Empreinte exacte de la forme finale par moulage de sa réalité dimensionnelle
Ergonomie peaufinée pour faciliter l'usage
Qualité du résultat garantie et reproductible
Ergonomie peaufinée pour faciliter l'usage
Qualité du résultat garantie et reproductible
optimiser les manipulations
Pré-série
Un parc pour enfants novateur et modulable
doit être commercialisé par une grande enseigne
Poursuivre son développement
dépend de la validation par les acheteurs
de la fiabilité du concept
doit être commercialisé par une grande enseigne
Poursuivre son développement
dépend de la validation par les acheteurs
de la fiabilité du concept

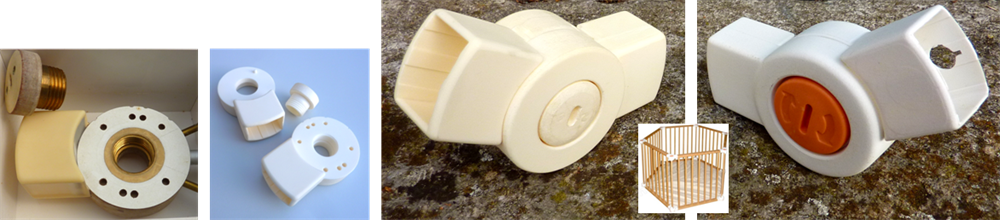

Le prototype de la pièce d'assemblage permettant la modularité
créé par assemblage d'éléments hétéroclites ou par impression 3D
est copié par la génération de moules silicone
Quelques dizaines de pièces sont tirées par coulée de résine PU
Le parc assemblé prouve son intérêt et sa facilité d'utilisation
le développement produit peut être mené à terme

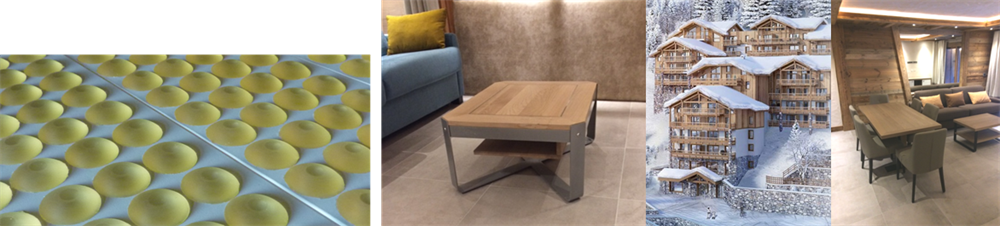

Fabrication d'introuvable
Une gamme de tables design est élaborée
pour meubler des résidences alpines de standing
Le large méplat du piètement métallique
est en contact direct
avec les différents revêtements de sol
pour meubler des résidences alpines de standing
Le large méplat du piètement métallique
est en contact direct
avec les différents revêtements de sol
Les tampons standard des principaux fabricants ne sont pas adaptés
leur fixation auto-adhésive est malmenée par le déplacement des meubles
Génération d'un tampon spécifique en résine souple
collé sous le piètement par un composite epoxy sélectionné
il permet une utilisation normale des tables
